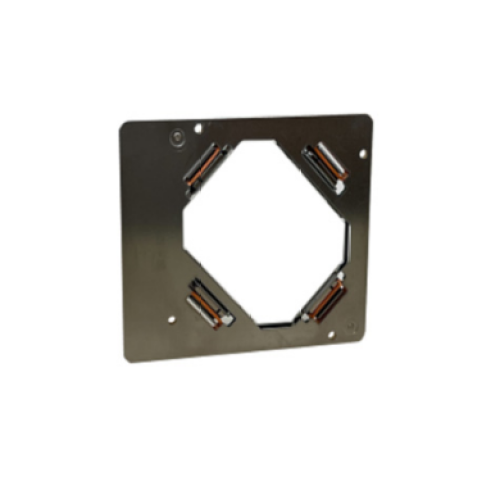

O que é um atuador XPR e como ele transforma um DMD 1080p em 4K?

1. Como funciona a mudança de pixel em um projetor DLP 4K?

A mudança de pixels resolve um limite físico: um DMD 1080p tem apenas 2,1 milhões de microespelhos, enquanto um quadro 4K precisa de 8,3 milhões de pixels, então o mecanismo exibe quatro subquadros a 240 Hz enquanto o atuador move a imagem meio pixel entre cada exposição. É assim, em essência, como funciona a mudança de pixel na óptica do projetor DLP 4K. O pipeline é executado em três etapas:

1. Divisão – o processador divide o sinal 4K em quatro subquadros de 1080p, cada um deslocado em meio pixel horizontal e verticalmente.

1. Flash — os espelhos DMD alternam cada subquadro em 240 Hz (60 Hz × 4 posições).

1. Mudança — entre subquadros, o atuador XPR inclina sua janela de vidro microscopicamente, deslocando a luz projetada para que os quatro subquadros fiquem em quatro posições distintas na tela.

Seu olho integra as quatro exposições em uma imagem perfeita. Notavelmente, este não é um 4K “falso”: mais de 8,3 milhões de pixels discretos chegam genuinamente à tela, atendendo à definição CTA de 4K UHD. Se você seguiu a sequência acima, o que é o atuador de resolução de pixel estendido para a tecnologia DMD agora deve estar claro: é o mecanismo de deslocamento de meio pixel que torna as etapas 2 e 3 fisicamente possíveis.

O número de posições de deslocamento depende do chip. Um DMD de 0,47 polegadas (1080p nativo) precisa de um atuador de 4 posições; um DMD de 0,66 polegadas (nativo 2716×1528) precisa de apenas 2 posições – e menos mudanças significam menos erros mecânicos acumulados, bordas de texto visivelmente mais limpas e menos brilho de movimento. É por isso que os fóruns de entusiastas favorecem consistentemente os designs de 2 turnos e é por isso que a geração 2026 SST DMD que impulsiona 4K a 120 Hz exige uma atuação ainda mais rápida. A compensação do tamanho do chip também determina como a mudança de pixel funciona no tempo do projetor 4K DLP: um mecanismo de 2 posições desfruta de um orçamento de transição relaxado de 1,2 ms, enquanto um design de 4 turnos de 0,47 polegadas a 120 Hz empurra o atuador para movimentos abaixo de milissegundos.

✅ Resumindo: a mudança de pixel troca um movimento mecânico rápido e preciso por um chip caro de alta densidade - e quanto menos mudanças um design precisar, mais nítida será a imagem, o que torna a precisão do atuador o fator decisivo na qualidade final da imagem.

2. O que os projetistas de motores leves devem verificar em um atuador XPR?

Cinco especificações decidem se um atuador XPR se integra perfeitamente ao seu motor leve: tempo de transição, precisão de deslocamento, ruído acústico, calibração térmica e método de acionamento. Esta lista de verificação segue o princípio de funcionamento do atuador XPR para projetistas de motores de luz de projetores, desde a forma de onda até o orçamento térmico:

• Tempo de transição. Cada mudança deve ser concluída dentro da janela do subquadro. Procure ≤1,1 ms em 50/60 Hz e ≤0,8 ms para designs de 120 Hz, medidos com amplitude de forma de onda de 15% a 85%.

• Precisão de deslocamento. O traço deve corresponder exatamente ao tamanho do pixel - 2,7 µm para um DMD de 0,47" de 5,4 μm pixel - com erro de posição angular dentro de ±7%. O erro de meio pixel aqui aparece diretamente como suavidade da imagem.

• Ruído acústico. Um elemento móvel dentro de um produto de home theater deve permanecer silencioso; ≤22 dBA a 30 cm no modo DAC é a referência para construções premium.

• Calibração térmica. Exija pré-calibração de fábrica com dados de forma de onda e compensação de temperatura armazenados na EEPROM, estáveis ​​de 0 a 70 °C (máximo abaixo de 80 °C) — a recalibração em campo não é realista.

• Método de condução. Os atuadores funcionam com duas fontes de corrente, baseadas em DAC ou PWM; confirme a placa de controle e a interface do firmware antes de bloquear seu projeto elétrico.

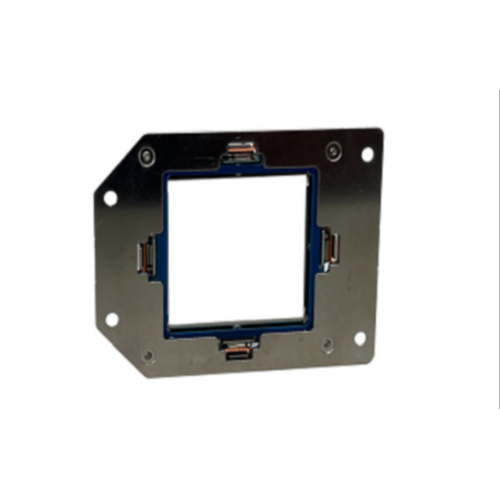

Como ponto de referência concreto, o Min Aik ACT900047D_4K - um atuador de 4 posições construído para motores DMD 4K de 0,47" - atinge todos os cinco: transições de 1,1 ms a 50/60 Hz, 0,77 ms a 120 Hz, um deslocamento projetado de 2,7 µm, 22,2 dBA a 30 cm e estabilidade pré-calibrada até 70 °C.

Além da ficha técnica, avalie a fábrica por trás do módulo. Essa realidade de produção é onde o princípio de funcionamento do atuador XPR para projetistas de motores de luz de projetores encontra a fabricação: todas as especificações acima são bloqueadas durante a montagem em sala limpa e a calibração de fábrica, e não na folha de dados. A Min Aik monta atuadores ópticos em uma sala limpa Classe 10.000 sob certificação ISO 9001, RBA e UL, com SMT interno e testes completos de confiabilidade eletromecânica — porque a precisão do deslocamento no nível de 2,7 µm é definida na linha de produção, não apenas no projeto.

✅ Resumindo: o tempo de transição e a calibração de fábrica separam os atuadores utilizáveis ​​dos excelentes – exigem transições ≤1,2 ms, pré-calibração EEPROM a 70 °C e montagem em sala limpa antes de qualificar qualquer fornecedor.

Perguntas frequentes

P: Então, o que é atuador de resolução de pixel estendida para sistemas DMD, em uma frase? R: É um módulo de bobina de voz que inclina uma janela de vidro fina para deslocar a luz projetada em meio pixel, multiplicando a resolução efetiva de um DMD por 2× ou 4× sem alterar o próprio chip.

P: Posso modernizar um mecanismo leve de 1080p existente com um atuador XPR ou é apenas projetado? R: Ambos os caminhos existem. Os módulos de retrofit funcionam quando o caminho óptico deixa espaço entre o DMD e a lente e o controlador pode sincronizar na frequência necessária; para novos projetos, envolver o fabricante do atuador durante a fase de layout óptico evita conflitos de tolerância.

P: Vocês oferecem atuadores personalizados ou OEM para projetos DMD não padrão? R: Sim. Min Aik fornece personalização OEM/ODM cobrindo padrões de traçado (quadrado, diamante e sequências personalizadas), tamanhos de abertura, pegadas de montagem e interfaces de placa de driver, com prazos de entrega de amostra e preços por volume cotados diretamente pela fábrica.

Obtenha uma análise de compatibilidade do motor leve

Envie-nos seu número de peça DMD, resolução alvo e taxa de atualização. A equipe de engenharia da Min Aik retornará uma avaliação de compatibilidade, disponibilidade de amostra e preços OEM/ODM dentro de dois dias úteis – direto da fábrica, com dados de montagem em sala limpa incluídos. Entre em contato com a Min Aik Technology (Suzhou) Co., Ltd. para solicitar um orçamento gratuito e uma unidade de avaliação para seu próximo projeto 4K ou 8K.

Publicado: outubro de 2026 | Pela equipe de engenharia Min Aik
